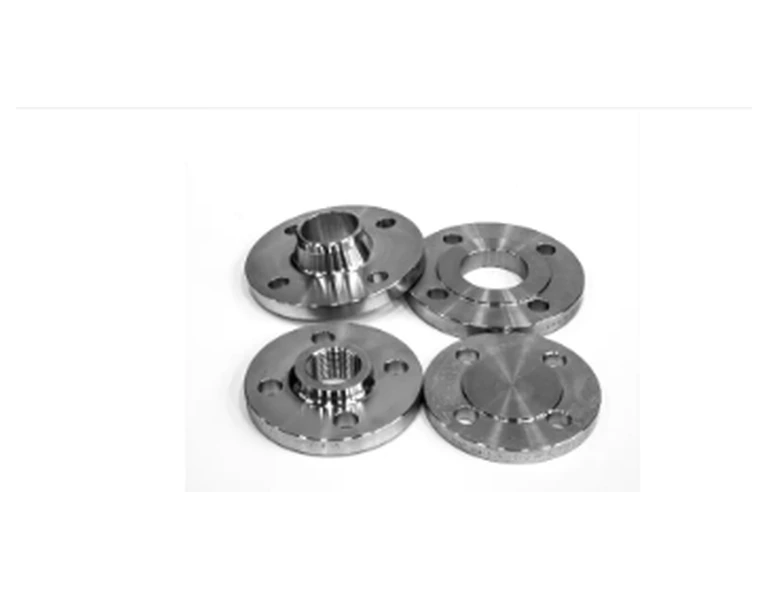

EN 1092-1 Stainless Steel Flanges.

Specify the flange standard, size, drilling, facing and material for the mating installation.

Share your dimensions, drawing or part details with your enquiry.

Download product datasheet No public pricing. Configuration and availability confirmed by quotation.

Need help matching this part?
Speak to our technical team

SPECIFY WITH CONFIDENCE

Get the right configuration.

Final specifications, compatibility and availability are confirmed against your selected part and operating conditions.

Standard, nominal size and pressure class

Material grade and wall thickness

Facing, drilling and connection type

Drawing or dimensions of the mating connection

CONFIGURATION DATA

EN1092-1 flange dimensions.

Flange drilling and dimensional references for the selected standard, nominal bore and class. Specify the flange construction, face, material grade and design temperature. A PN, class or table designation alone does not establish an allowable working pressure for every material and temperature. Blank dimensions are not confirmed available configurations.

Nominal bore (mm)	Class / table designation	Flange outside diameter D (mm)	Flange thickness b (mm)	Raised-face diameter d2 (mm)	Raised-face height f (mm)	Bolt holes	Hole diameter d1 (mm)	Bolt size	Bolt circle PCD (mm)	Reference mass (kg)	Standard reference
15	PN 6	80	12	40	2	4	11	M10	55	0.4	EN1092-1
15	PN 10	95	14	45	2	4	14	M12	65	0.67	EN1092-1
15	PN 16	95	14	45	2	4	14	M12	65	0.67	EN1092-1
15	PN 25	95	14	45	2	4	14	M12	65	0.67	EN1092-1
15	PN 40	95	14	45	2	4	14	M12	65	0.67	EN1092-1
20	PN 6	90	14	50	2	4	11	M10	65	0.58	EN1092-1
20	PN 10	105	16	58	2	4	14	M12	75	0.93	EN1092-1
20	PN 16	105	16	58	2	4	14	M12	75	0.93	EN1092-1
20	PN 25	105	16	58	2	4	14	M12	75	0.93	EN1092-1
20	PN 40	105	16	58	2	4	14	M12	75	0.93	EN1092-1
25	PN 6	100	14	60	2	4	11	M10	75	0.69	EN1092-1
25	PN 10	115	16	68	2	4	14	M12	85	1.11	EN1092-1
25	PN 16	115	16	68	2	4	14	M12	85	1.11	EN1092-1
25	PN 25	115	16	68	2	4	14	M12	85	1.11	EN1092-1
25	PN 40	115	16	68	2	4	14	M12	85	1.11	EN1092-1
32	PN 6	120	16	70	2	4	14	M10	90	1.14	EN1092-1
32	PN 10	140	18	78	2	4	18	M12	100	1.8	EN1092-1
32	PN 16	140	18	78	2	4	18	M12	100	1.8	EN1092-1
32	PN 25	140	18	78	2	4	18	M12	100	1.8	EN1092-1
32	PN 40	140	18	78	2	4	18	M12	100	1.8	EN1092-1
40	PN 6	130	16	80	3	4	14	M12	100	1.34	EN1092-1
40	PN 10	150	18	88	3	4	18	M16	110	2.1	EN1092-1
40	PN 16	150	18	88	3	4	18	M16	110	2.1	EN1092-1
40	PN 25	150	18	88	3	4	18	M16	110	2.1	EN1092-1
40	PN 40	150	18	88	3	4	18	M16	110	2.1	EN1092-1
50	PN 6	140	16	90	3	4	14	M12	110	1.48	EN1092-1
50	PN 10	165	20	102	3	4	18	M16	125	2.72	EN1092-1
50	PN 16	165	20	102	3	4	18	M16	125	2.72	EN1092-1
50	PN 25	165	20	102	3	4	18	M16	125	2.72	EN1092-1
50	PN 40	165	20	102	3	4	18	M16	125	2.72	EN1092-1
65	PN 6	160	16	110	3	4	14	M12	130	1.85	EN1092-1
65	PN 10	185	20	122	3	4	18	M16	145	3.64	EN1092-1
65	PN 16	185	20	122	3	8	18	M16	145	3.64	EN1092-1
65	PN 25	185	22	122	3	8	18	M16	145	3.64	EN1092-1
65	PN 40	185	22	122	3	8	18	M16	145	3.64	EN1092-1
80	PN 6	190	18	128	3	4	18	M16	150	2.95	EN1092-1
80	PN 10	200	20	138	3	8	18	M16	160	3.61	EN1092-1
80	PN 16	200	20	138	3	8	18	M16	160	3.61	EN1092-1
80	PN 25	200	24	138	3	8	18	M16	160	4.33	EN1092-1
80	PN 40	200	24	138	3	8	18	M16	160	4.33	EN1092-1
100	PN 6	210	18	148	3	4	18	M16	170	3.25	EN1092-1
100	PN 10	220	22	158	3	8	18	M16	180	4.8	EN1092-1
100	PN 16	220	22	158	3	8	18	M16	180	4.8	EN1092-1
100	PN 25	235	26	162	3	8	22	M20	190	6.04	EN1092-1
100	PN 40	235	26	162	3	8	22	M20	190	6.04	EN1092-1
125	PN 6	240	20	178	3	8	18	M16	200	4.33	EN1092-1
125	PN 10	250	22	188	3	8	18	M16	210	5.42	EN1092-1
125	PN 16	250	22	188	3	8	18	M16	210	5.42	EN1092-1
125	PN 25	270	28	188	3	8	26	M24	220	8.21	EN1092-1
125	PN 40	270	28	188	3	8	26	M24	220	8.21	EN1092-1
150	PN 6	265	20	202	3	8	18	M16	225	4.86	EN1092-1
150	PN 10	285	24	212	3	8	22	M20	240	7.5	EN1092-1
150	PN 16	285	24	212	3	8	22	M20	240	7.5	EN1092-1
150	PN 25	300	30	218	3	8	26	M24	250	10.42	EN1092-1
150	PN 40	300	30	218	3	8	26	M24	250	10.42	EN1092-1
200	PN 6	320	22	258	3	8	18	M16	280	6.91	EN1092-1
200	PN 10	340	24	268	3	8	22	M20	295	9.3	EN1092-1
200	PN 16	340	26	268	3	12	22	M20	295	10.3	EN1092-1
200	PN 25	360	32	278	3	12	26	M24	310	14.4	EN1092-1
200	PN 40	375	36	285	3	12	30	M27	320	18.3	EN1092-1
250	PN 6	375	24	312	3	12	18	M16	335	9.03	EN1092-1
250	PN 10	395	26	320	3	12	22	M20	350	11.95	EN1092-1
250	PN 16	405	29	320	3	12	26	M24	355	14.79	EN1092-1
250	PN 25	425	35	335	3	12	30	M27	370	20.43	EN1092-1
250	PN 40	450	42	345	3	12	33	M30	384	29.44	EN1092-1
300	PN 6	440	24	365	4	12	22	M20	395	11.95	EN1092-1
300	PN 10	445	26	370	4	12	22	M20	400	13.66	EN1092-1
300	PN 16	460	32	378	4	12	26	M24	410	19.2	EN1092-1
300	PN 25	485	38	395	4	16	30	M27	430	26.66	EN1092-1
300	PN 40	515	52	410	4	16	33	M30	450	45.56	EN1092-1
350	PN 6	490	26	415	4	12	22	M20	445	16.88	EN1092-1
350	PN 10	505	30	430	4	16	22	M20	460	23.48	EN1092-1
350	PN 16	520	35	438	4	16	26	M24	470	28.34	EN1092-1
350	PN 25	555	42	450	4	16	33	M30	490	41.84	EN1092-1
350	PN 40	580	58	465	4	16	36	M33	510	67.65	EN1092-1
400	PN 6	540	28	465	4	16	22	M20	495	19.97	EN1092-1
400	PN 10	565	32	482	4	16	26	M24	515	27.65	EN1092-1
400	PN 16	580	38	490	4	16	30	M27	525	36.4	EN1092-1
400	PN 25	620	48	505	4	16	36	M33	550	58.6	EN1092-1
400	PN 40	660	65	535	4	16	39	M36	585	98	EN1092-1
450	PN 6	595	30	520	4	16	22	M20	550	25.28	EN1092-1
450	PN 10	615	36	532	4	20	26	M24	565	34.16	EN1092-1
450	PN 16	640	42	550	4	20	30	M27	585	46.8	EN1092-1
450	PN 25	670	54	555	4	20	36	M33	600	70.8	EN1092-1
450	PN 40	685	68	560	4	20	39	M36	610	95.55	EN1092-1
500	PN 6	645	30	570	4	20	22	M20	600	27.03	EN1092-1
500	PN 10	670	38	585	4	20	26	M24	620	41.03	EN1092-1
500	PN 16	715	46	610	4	20	33	M30	650	65.3	EN1092-1
500	PN 25	730	58	615	4	20	36	M33	660	88.2	EN1092-1
500	PN 40	755	72	615	4	20	42	M39	670	121.8	EN1092-1
600	PN 6	755	32	670	5	20	26	M24	705	35.87	EN1092-1
600	PN 10	780	42	685	5	20	30	M27	725	55.85	EN1092-1
600	PN 16	840	55	725	5	20	36	M33	770	104	EN1092-1
600	PN 25	845	68	720	5	20	39	M36	770	129.5	EN1092-1
600	PN 40	890	90	735	5	20	48	M45	795	207	EN1092-1
700	PN 6	860	40	775	5	24	26	M24	810	53.1	EN1092-1
700	PN 10	895	50	800	5	24	30	M27	840	84	EN1092-1
700	PN 16	910	63	795	5	24	36	M33	840	113	EN1092-1
700	PN 25	960	85	820	5	24	42	M39	875	195	EN1092-1
700	PN 40	995	96	840	5	24	48	M45	900	251.28	EN1092-1
800	PN 6	975	44	880	5	24	30	M27	920	72	EN1092-1
800	PN 10	1015	56	905	5	24	33	M30	950	118	EN1092-1
800	PN 16	1025	74	900	5	24	39	M36	950	161	EN1092-1
800	PN 25	1085	95	930	5	24	48	M45	990	270	EN1092-1
800	PN 40	1140	108	960	5	24	56	M52	1030	372.62	EN1092-1
900	PN 6	1075	48	980	5	24	30	M27	1020	87.1	EN1092-1
900	PN 10	1115	62	1005	5	28	33	M30	1050	136.77	EN1092-1
900	PN 16	1125	82	1000	5	28	39	M36	1050	187.42	EN1092-1
900	PN 25	1185	90	1030	5	28	48	M45	1090	268.55	EN1092-1
900	PN 40	1250	120	1070	5	28	56	M52	1140	469.85	EN1092-1
1000	PN 6	1175	52	1080	5	28	30	M27	1120	102	EN1092-1
1000	PN 10	1230	70	1110	5	28	36	M33	1160	190	EN1092-1
1000	PN 16	1255	90	1115	5	28	42	M39	1170	271	EN1092-1
1000	PN 25	1320	98	1140	5	28	56	M52	1210	376.2	EN1092-1
1000	PN 40	1360	132	1080	5	28	56	M52	1250	593.72	EN1092-1
1200	PN 6	1405	60	1295	5	32	33	M30	1340	164	EN1092-1
1200	PN 10	1455	83	1330	5	32	39	M36	1380	294	EN1092-1
1200	PN 16	1485	94	1390	5	32	48	M45	1390	368.13	EN1092-1
1200	PN 25	1530	116	1350	5	32	56	M52	1420	531.21	EN1092-1
1200	PN 40	1575	154	1380	5	32	62	M56	1460	817.61	EN1092-1
